TỦ ĐIỆN SẠC XE CỐ ĐỊNH ĐẤU SẴN NGOÀI TRỜI CHỐNG NƯỚC – TỦ NHỰA ABS | TDCD.T2A.02 – Tủ T2, Mẫu 02 | Sạc xe Ô TÔ điện tại nhà chống rò chống giật, bảo vệ cao ấp thấp áp và chống sét lan truyền SPD (Sao chép)

TỦ ĐIỆN SẠC XE CỐ ĐỊNH ĐẤU SẴN NGOÀI TRỜI CHỐNG NƯỚC – TỦ NHỰA ABS | TDCD.T2A.02 – Tủ T2, Mẫu 02 | Sạc xe Ô TÔ điện tại nhà chống rò chống giật, bảo vệ cao ấp thấp áp và chống sét lan truyền SPD

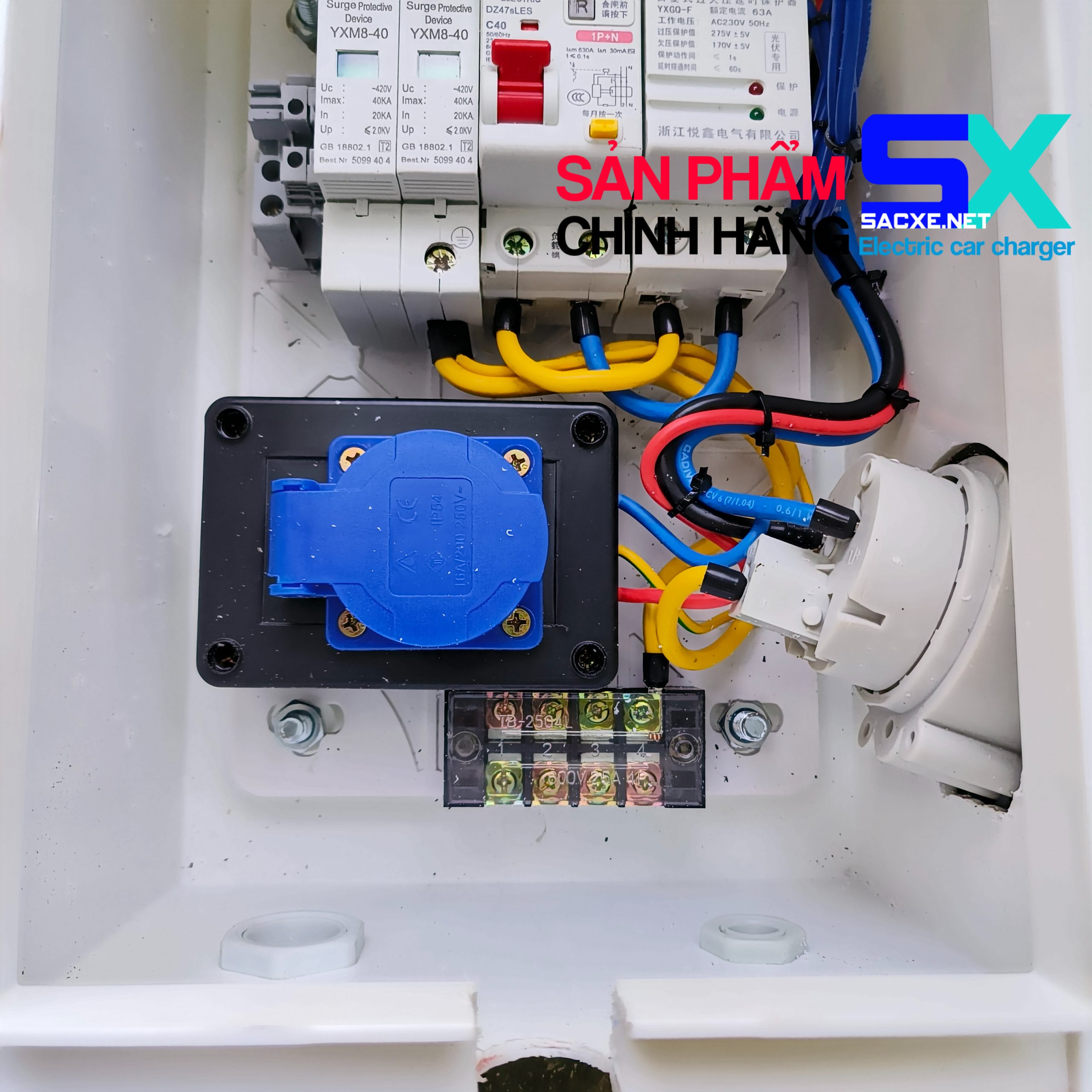

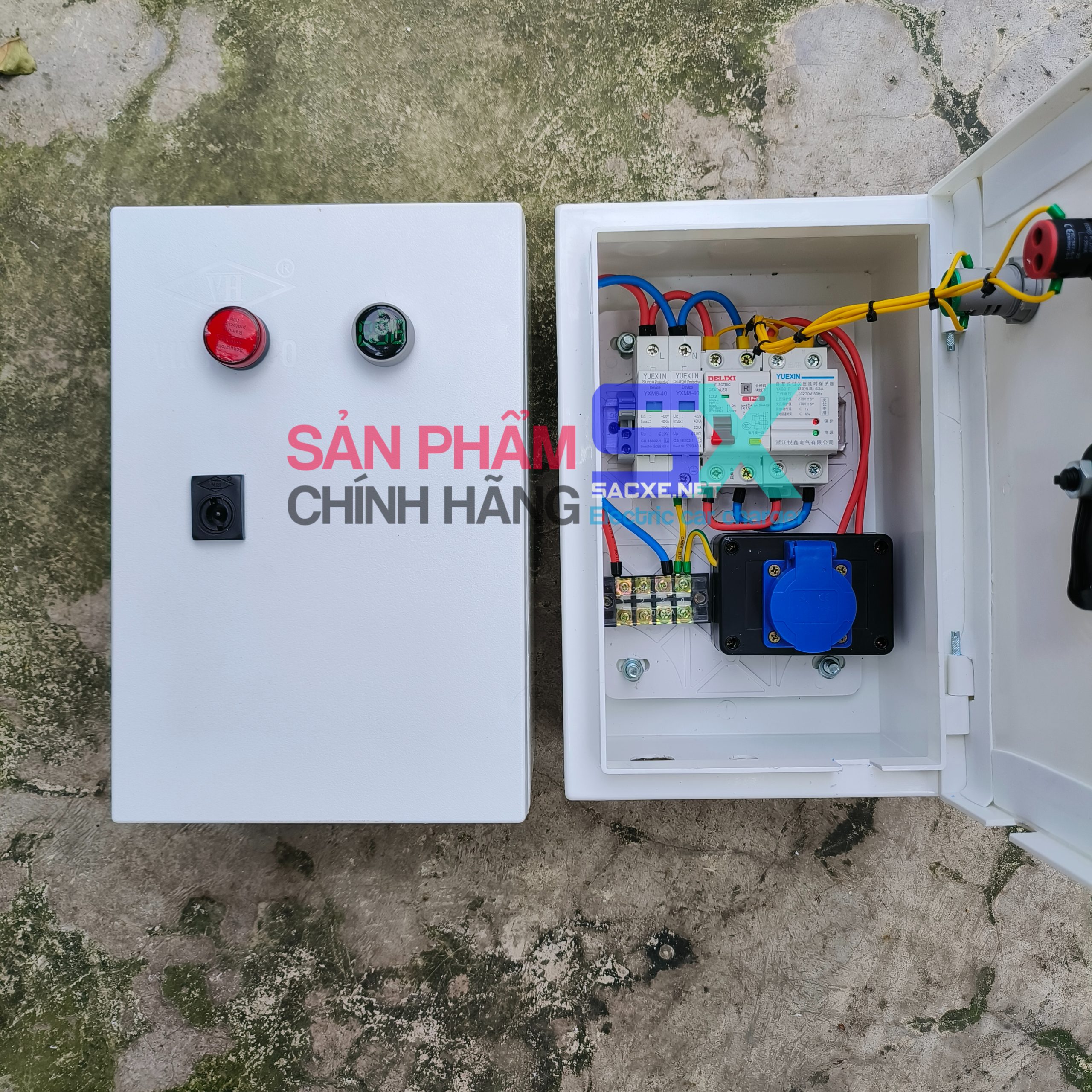

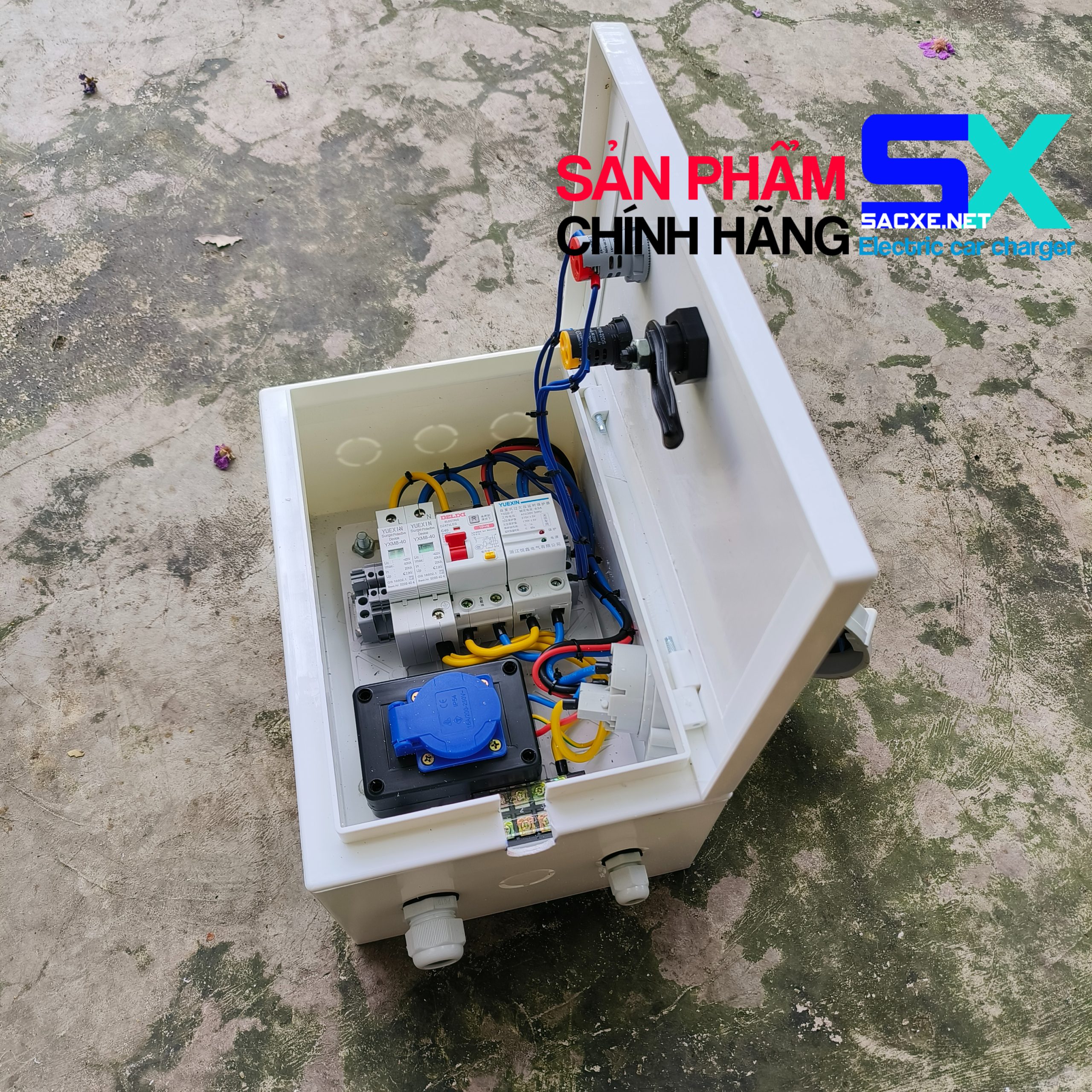

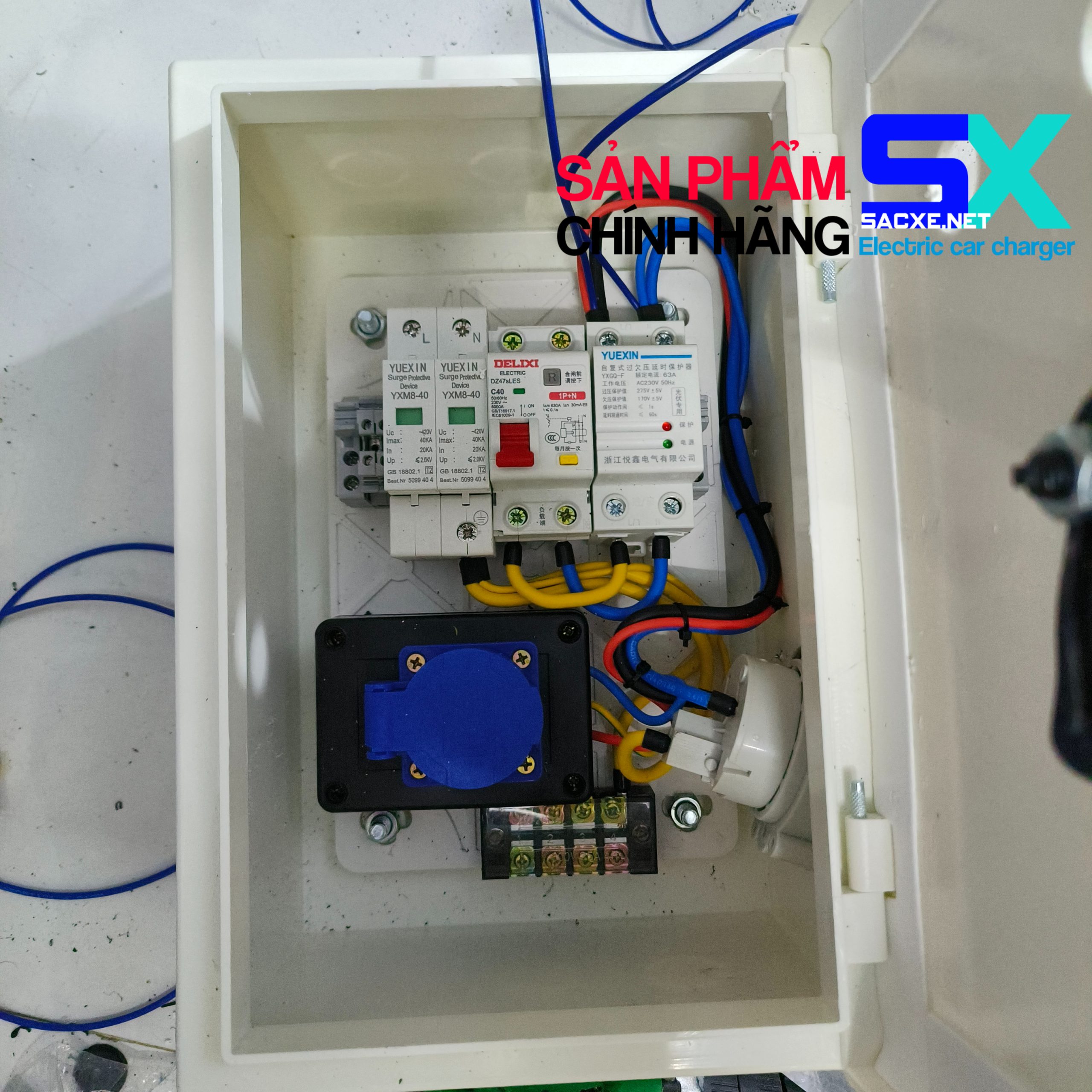

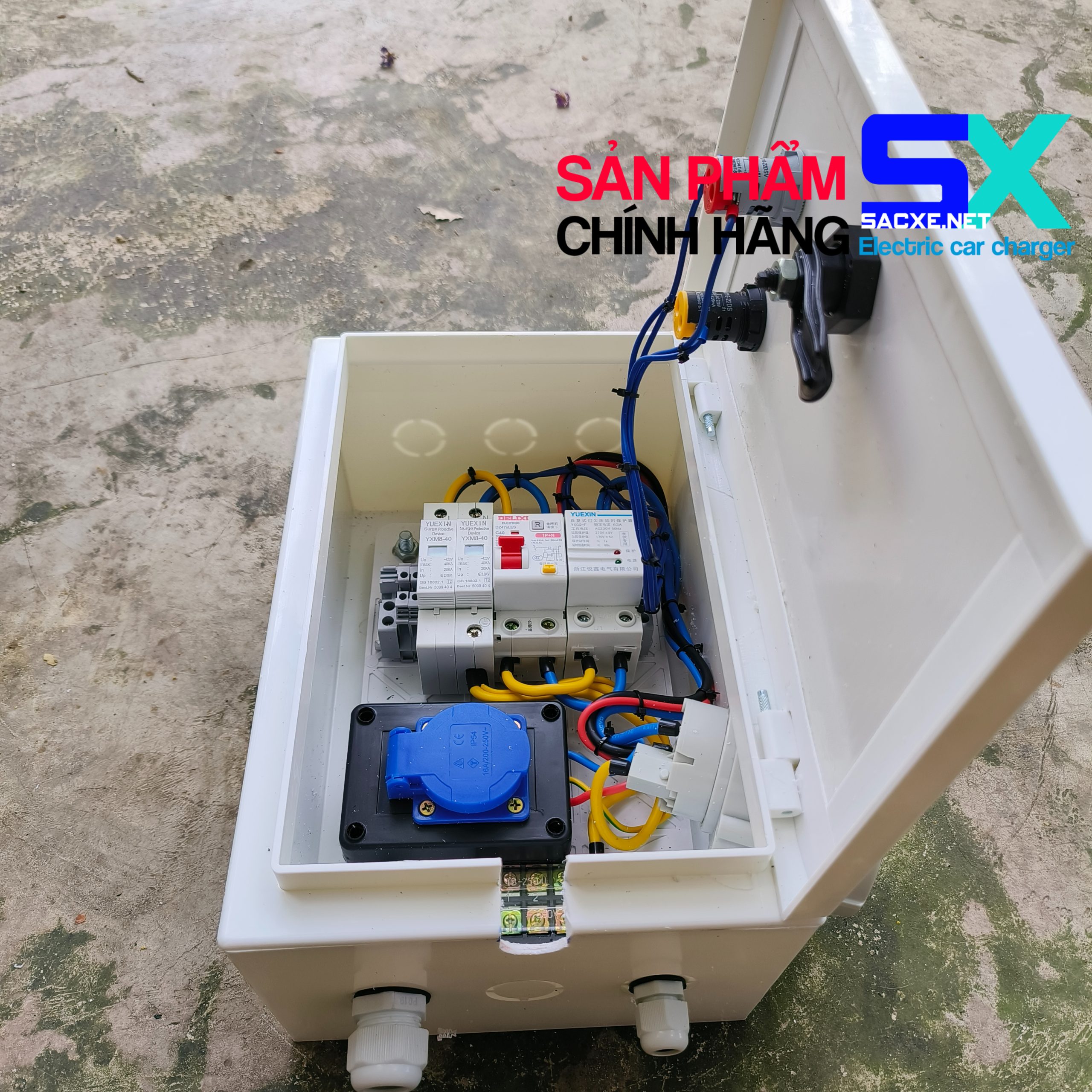

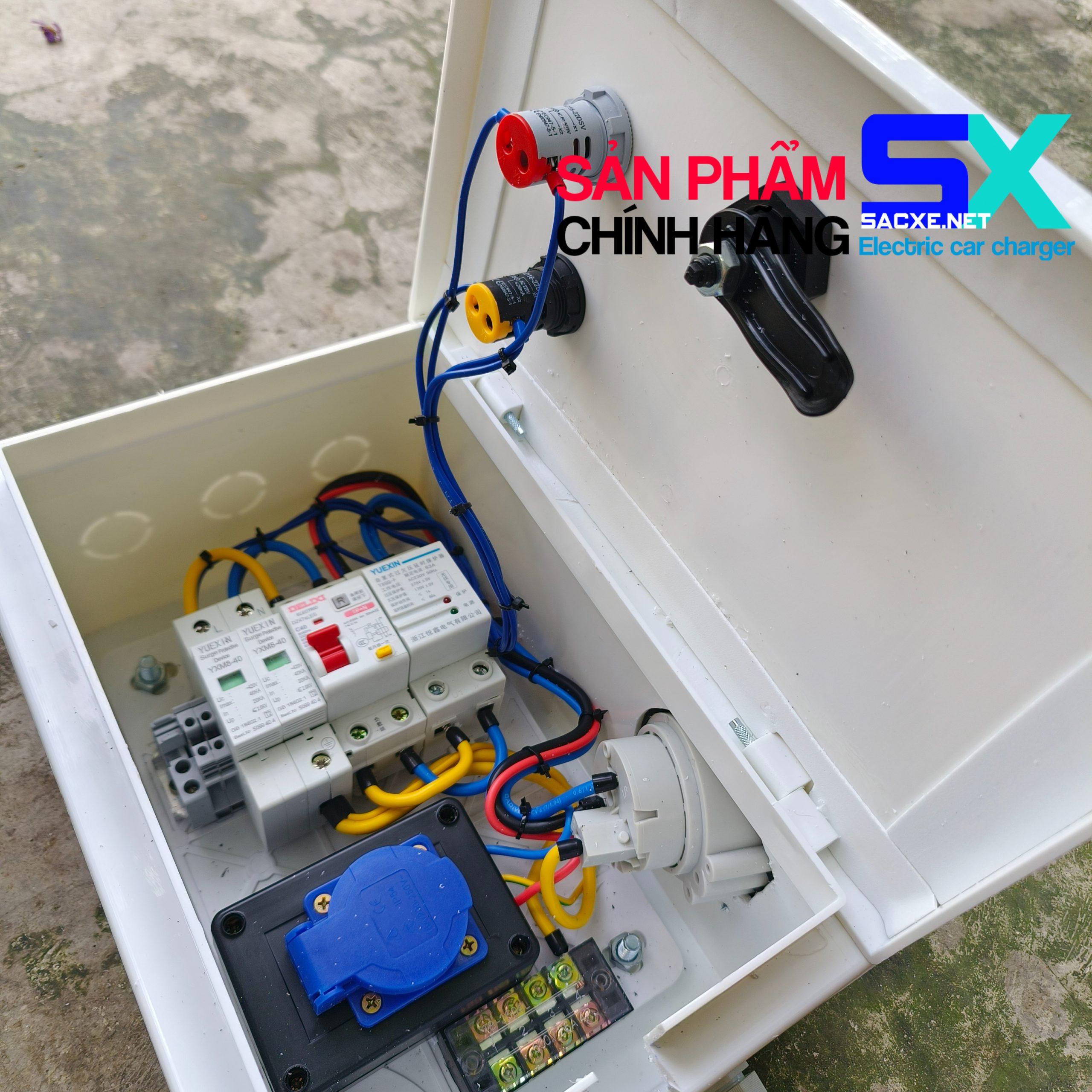

Cấu tạo:

• Kích thước hộp BOX nhựa ABS 200x300x160mm, độ dài 4-5mm

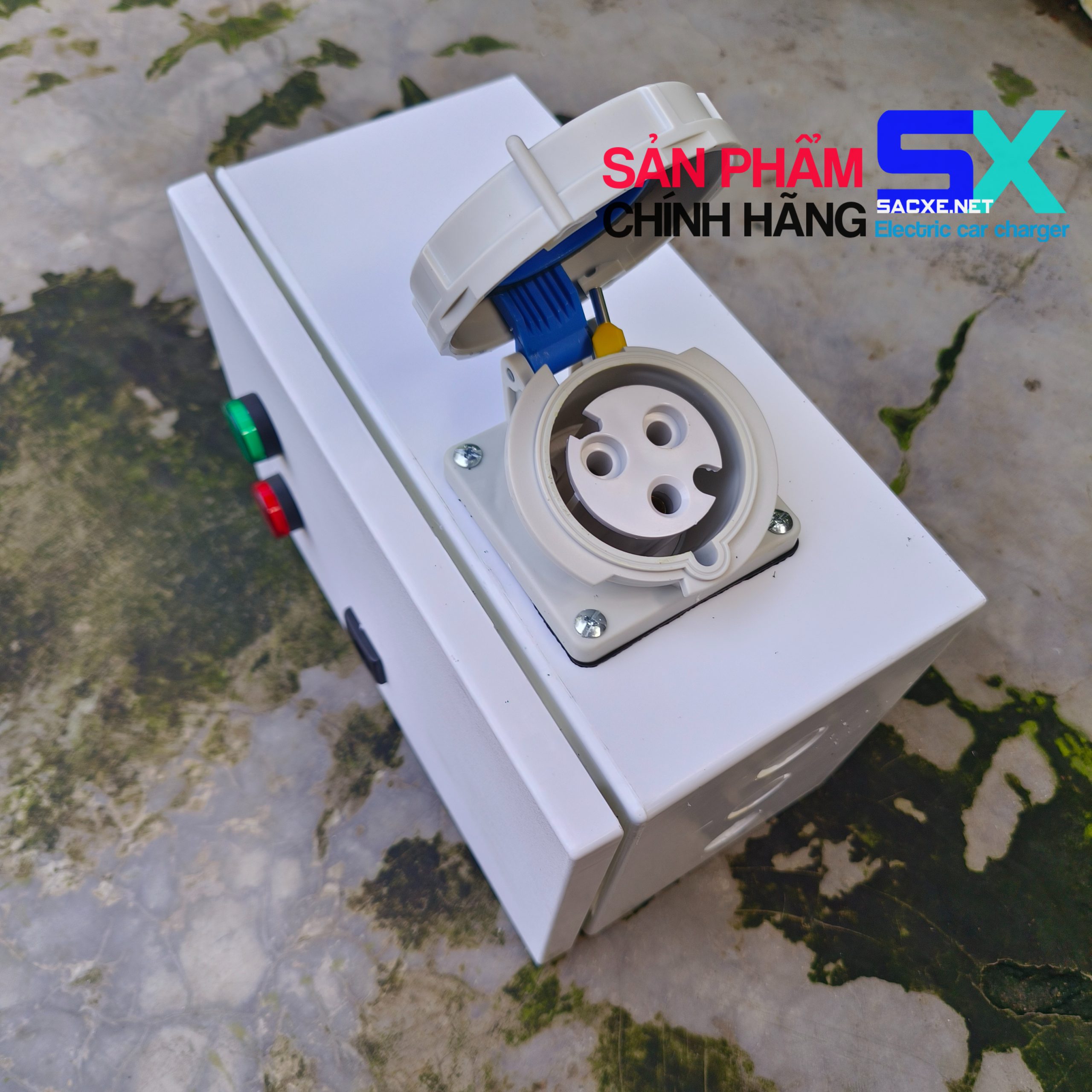

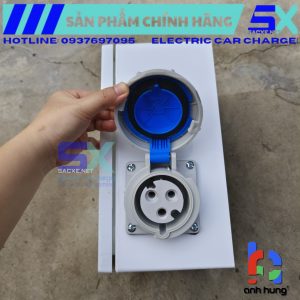

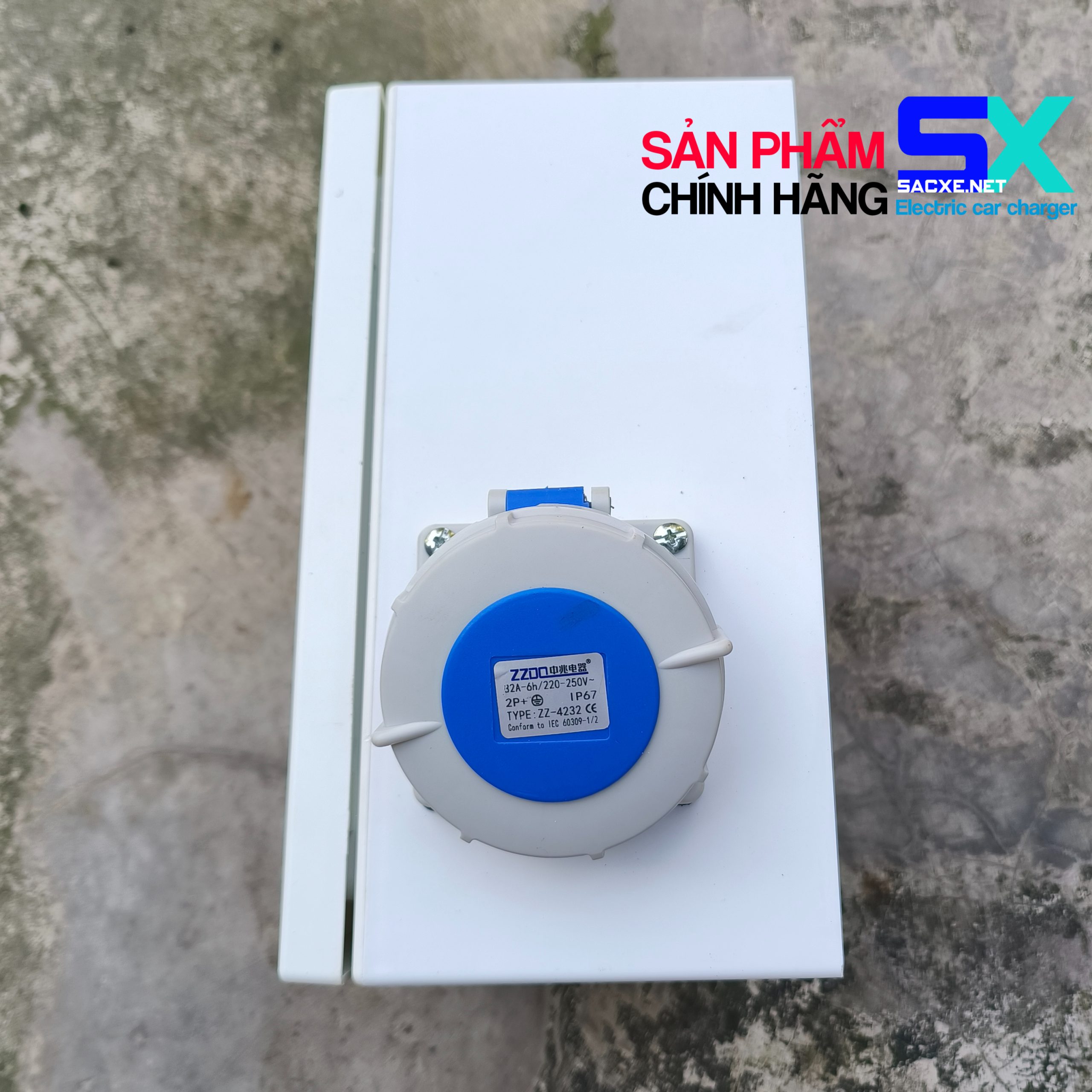

• Ổ cắm điện chống nước ZZDQ: 3 chấu 32A IP67

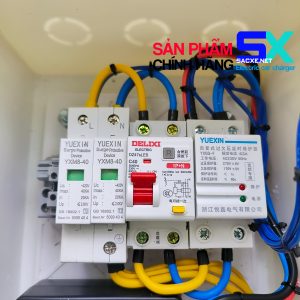

• CB tự động MCR 32A hoặc CB chống giật RCBO | RCCB 32A
• Thiết bị chống sét SPD | chống sét lan truyền 2P40KA cho hộ gia đình | SPD YUEXIN
• Bộ bảo vệ trễ quá áp và thấp áp tự phục hồi 2P 63A – Rơ le bảo vệ điện áp bảo vệ quá dòng 63A | Thiết bị bảo vệ mất pha – mất trung tính – quá áp – thấp áp | Yuexin XXGQ-Z
• Ổ cắm Schuko 16A 250V 4000W.

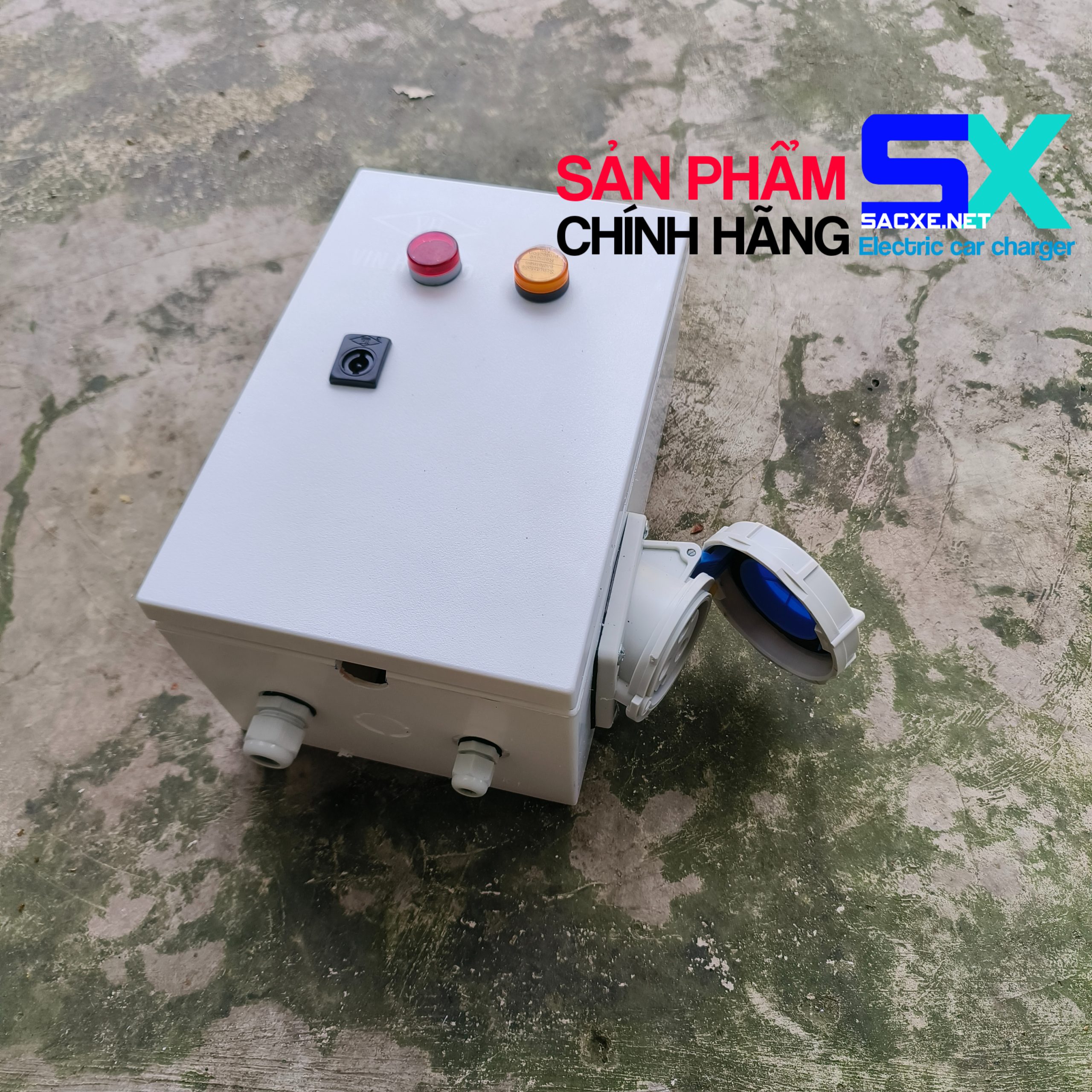

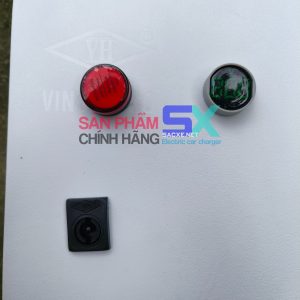

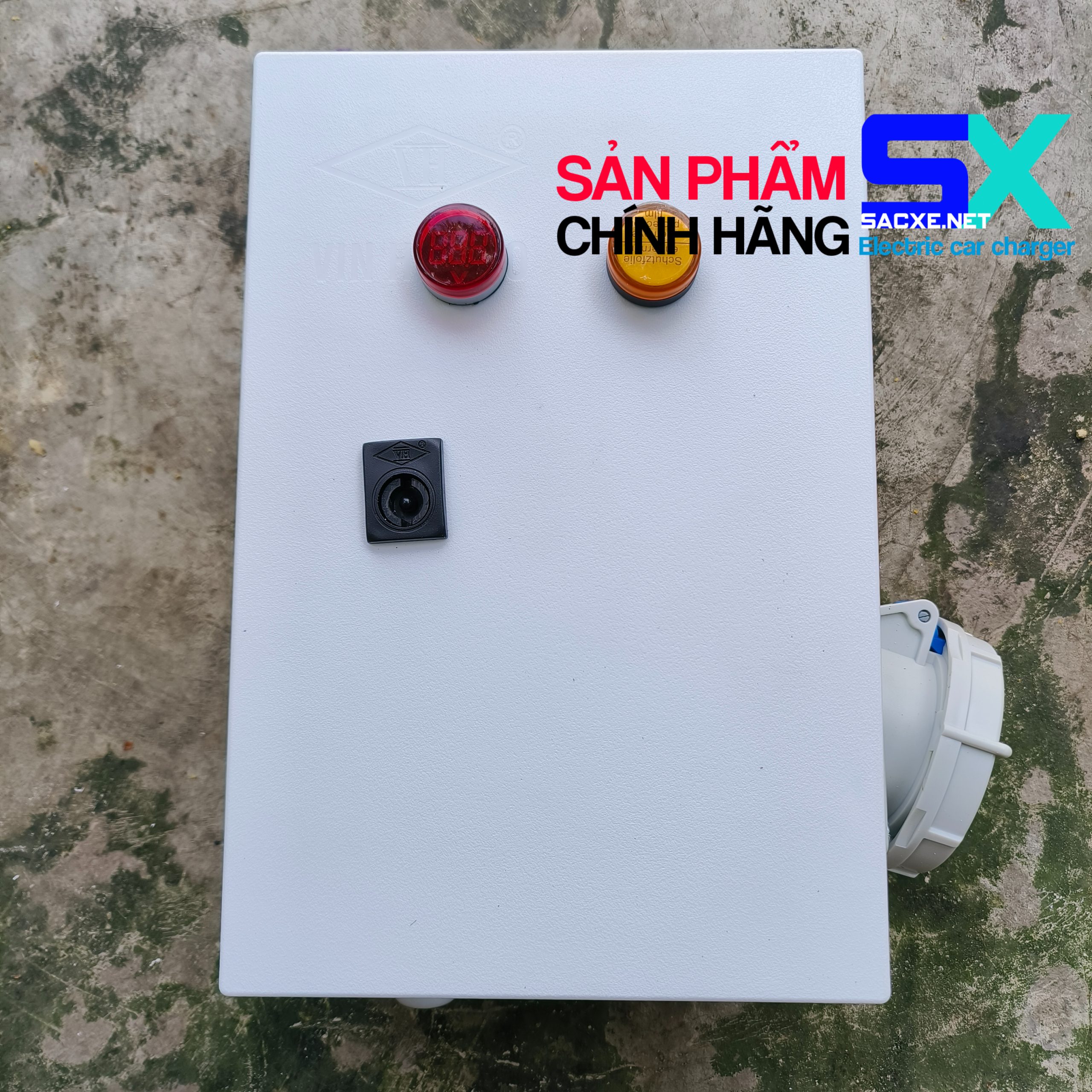

• Đèn báo nguồn TRƯỚC CB, báo VÔN sau bảo vệ áp.
• Dây CADIVI đấu sẵn ổ 32A DÂY 6.0mm

Hướng dẫn lắp đặt:

• Lắp hộp điện lên bề mặt cố định
• Nối dây điện nguồn vào Domino chờ sẵn.
• Nối dây tiếp địa vào Domino chờ sẵn
• Cắm cọc tiếp địa xuống đất và nối vào dây tiếp địa.
• Nên dùng dây nguồn CADIVI từ 6.0mm, dây tiếp địa từ 1.5mm.

Lưu ý khi sử dụng:

• Sử dụng sạc xe điện, điện phải có tiếp địa và có tiếp địa trước khi mở nguồn
• Không sạc xe khi điện áp hiển thị thấp ( điện yếu ). Dưới 200V là điện yếu sẽ không đủ công suất bộ sạc.
• Nếu điện áp quá thấp bộ sạc của xe sẽ tự động ngắt, không kiên quan đến các thiết bị điện CB, đồng hồ…
• Dây nguồn phải đấu vào dây có tiết diện từ 6.0mm ( khuyến cáo dùng CADIVI, LION )
• CB điện có 2 loại: CB tự động chống quá tải hoặc CB chống giật theo nhu cầu khách hàng. Khuyến cáo nên dùng cả 2 CB, CB tự động lắp trước CB chống rò.

Hoạt động:

• Khi lắp xong hoàn tất, lắp tiếp địa đầy đủ. Đèn báo nguồn luôn sáng báo có điện.
• Mở nguồn CB tủ điện.
• Bộ bảo vệ trễ quá áp và thấp áp tự phục hồi sẽ sáng ĐÈN ĐỎ, sau khoản thời gian 60 giây chuyển sang ĐÈN VÀNG lúc này có dòng điện cấp sang bộ sạc. LƯU Ý: DÒNG ĐIỆN CẤP CHO BỘ SẠC TRONG KHOẢN 170V-270V. ( BỘ SẠC DƯỚI 180V TỰ NGẮT )
• Sau khi có nguồn điện đèn báo Volt sẽ sáng báo điện áp đầu ra.
• Cắm bộ sạc 7.4kW vào và sử dụng.

Riêng bộ sạc hãng VINFAST, BYD CỐ ĐỊNH THÌ CẦN THÊM DÂY VÀ PHÍCH. Sạc Vinfas: Bộ sạc xe cố định 7.4kw VINFAST: đèn XANH DƯƠNG _ CHARGE sẽ sáng báo xe đang sạc. Nếu đèn ĐỎ _ FAULT sáng báo đang có lỗi cần kiểm tra lại tiếp địa, các lỗi trong sách hướng dẫn. Đèn XANH LÁ _ READY sáng báo sạc đầy xe..

SẢN PHẨM NÀY DÙNG ĐỂ LẮP CỐ ĐỊNH DÙNG CHO SẠC 7.4KW. SẢN PHẨM THUẬN TIỆN NHẤT DÙNG CHO CÁC BỘ SẠC DI ĐỘNG 7.4KW BÊN NGOÀI.

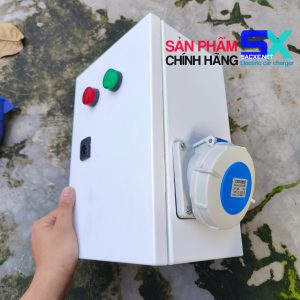

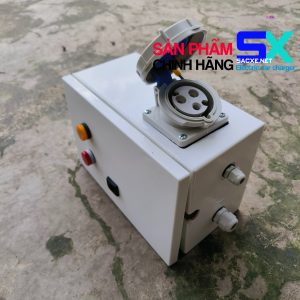

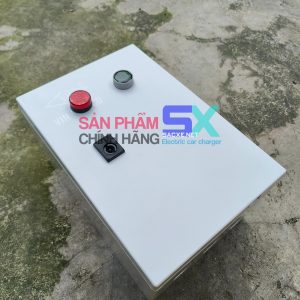

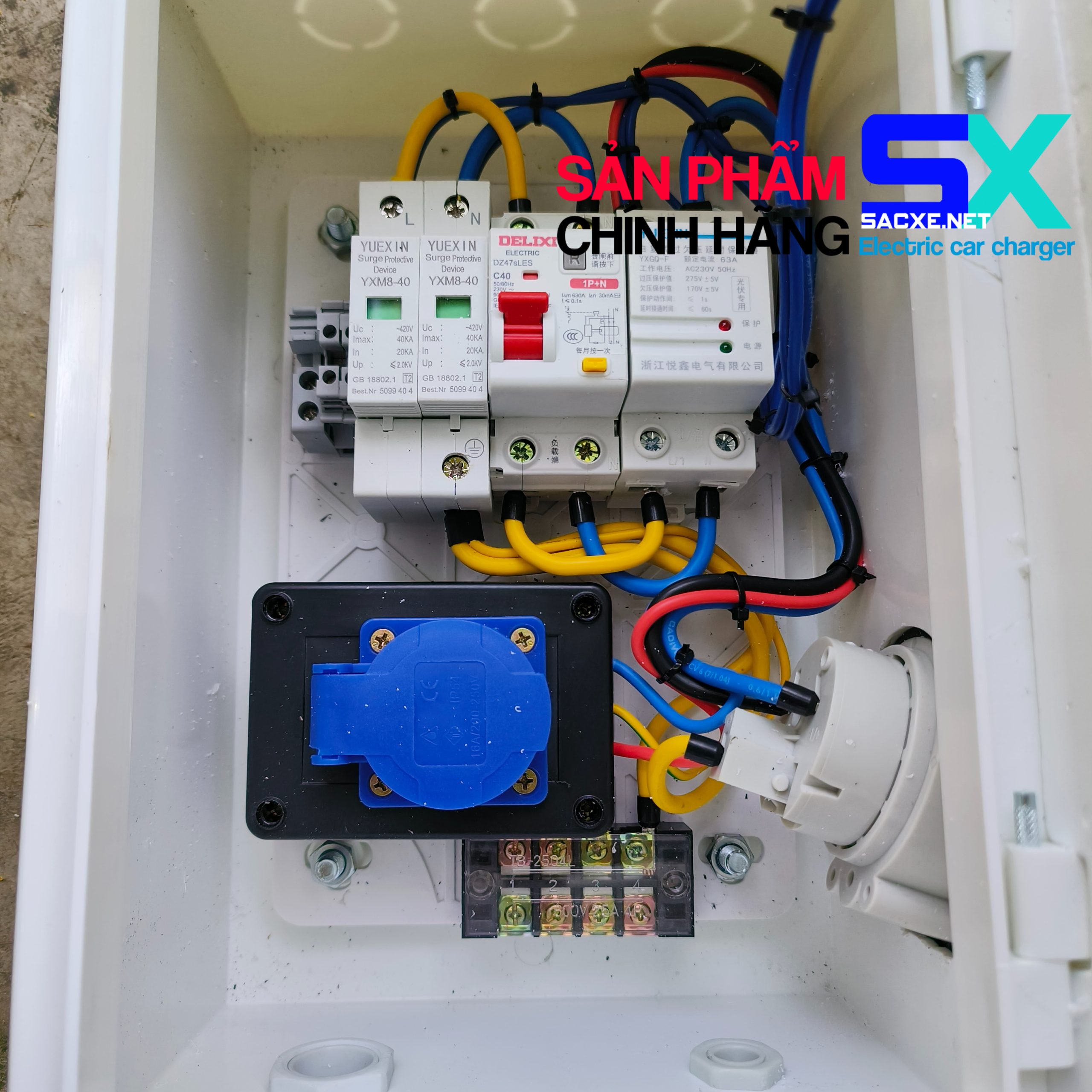

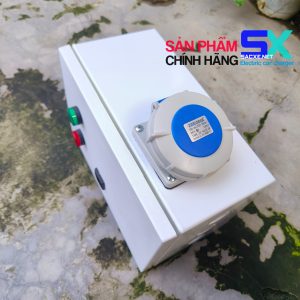

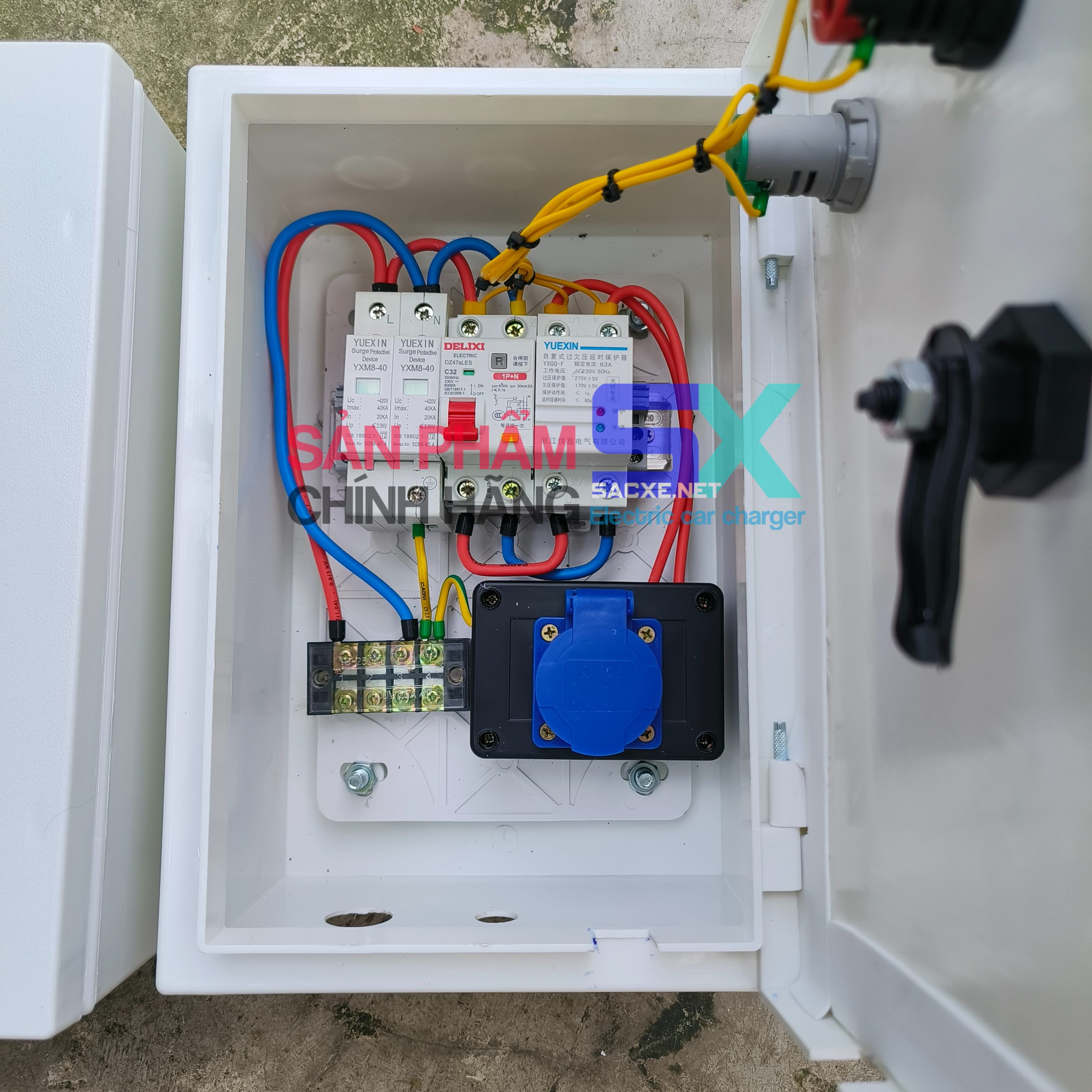

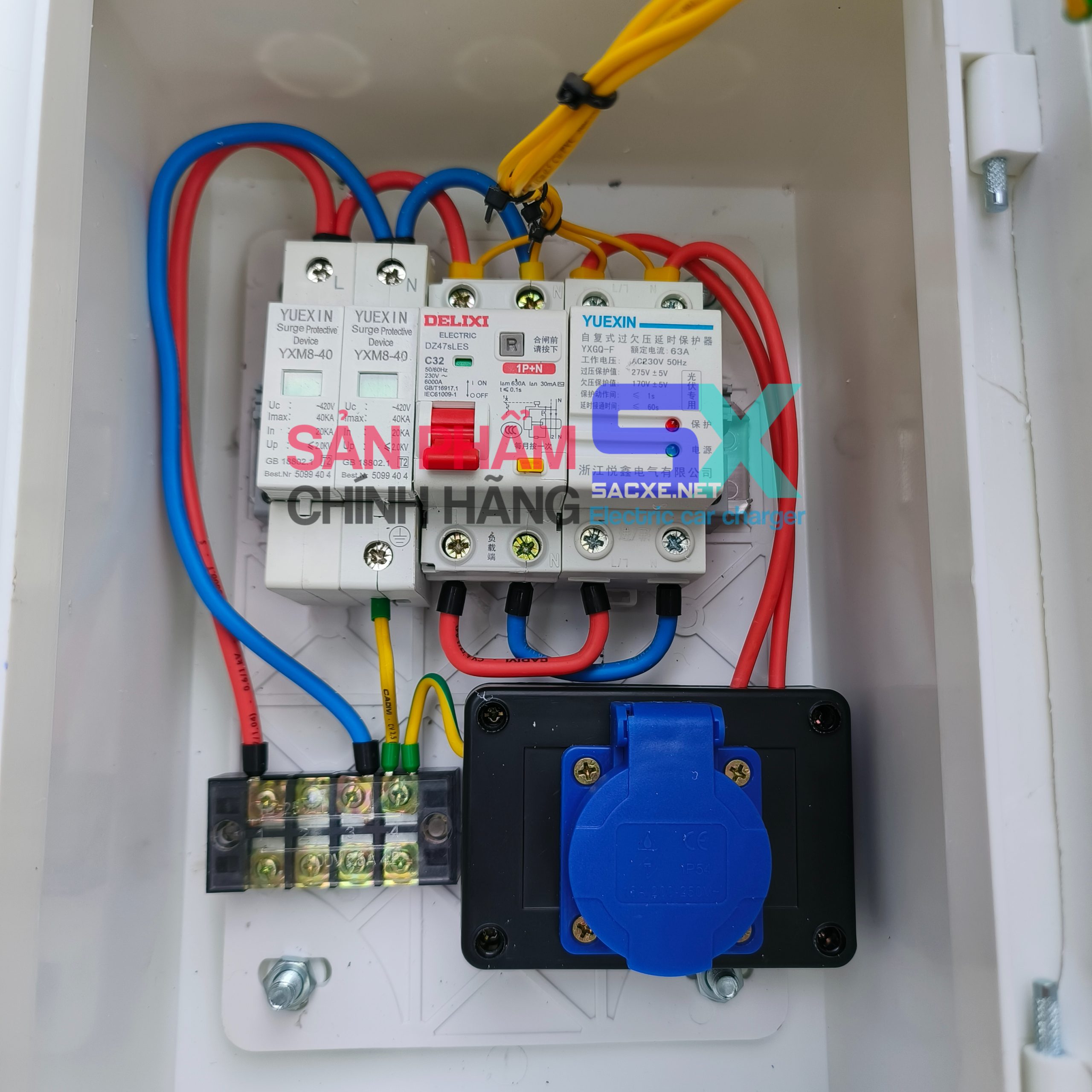

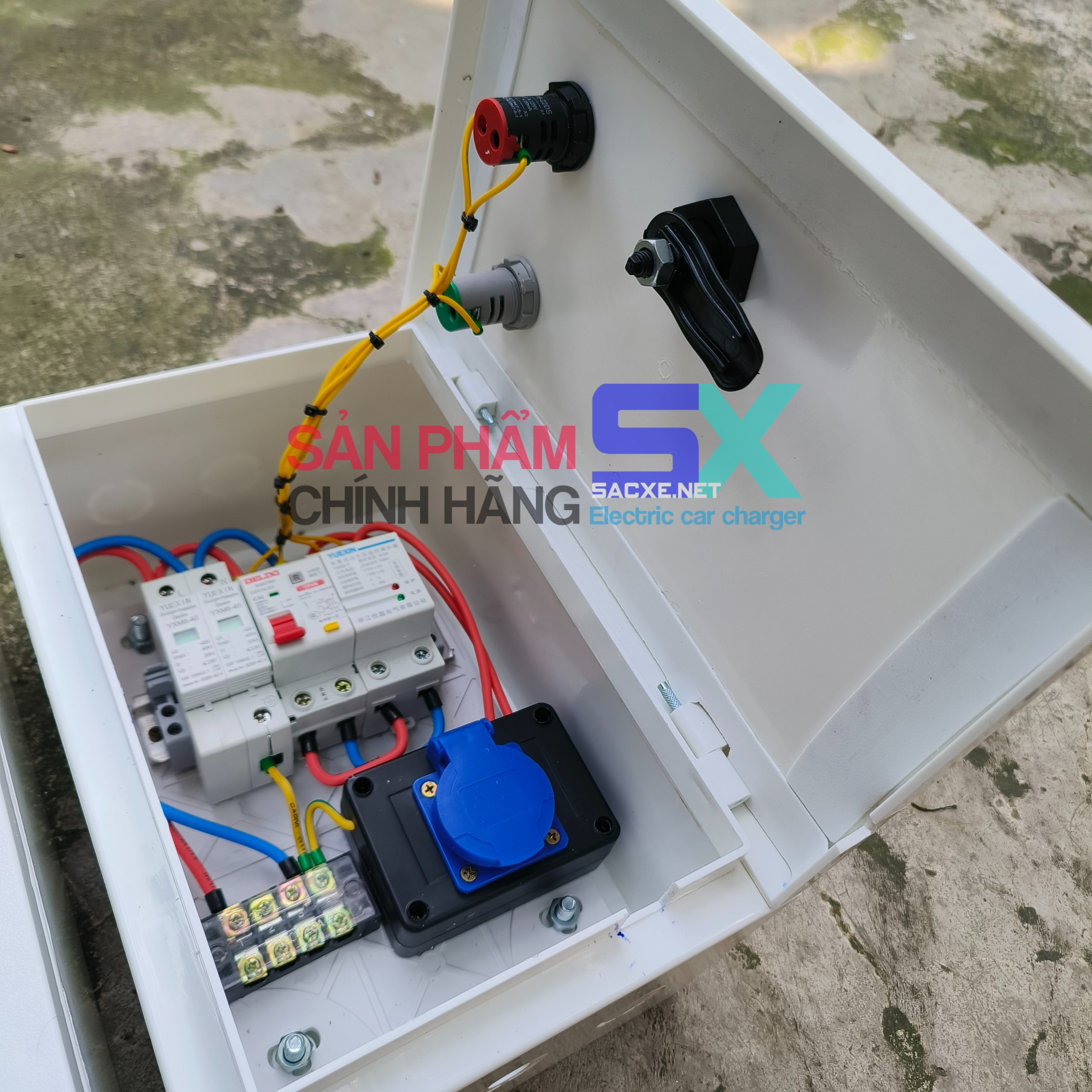

HÌNH ẢNH KHÁC CỦA SẢN PHẨM
