Tủ điện sạc xe Vinfast 7.4kW – Tủ điện đấu sẵn dùng cho sạc xe điện ngoài trời chống nước | Mẫu 06 | Trang bị CB tự động MCB, CB chống rò RCBO, đồng hồ đo điện điện tử và bảo vệ áp cao áp thấp áp

Tủ điện sạc xe Vinfast 7.4kW – Tủ điện đấu sẵn dùng cho sạc xe điện ngoài trời chống nước | Mẫu 06 | Trang bị CB tự động MCB, CB chống rò RCBO, đồng hồ đo điện điện tử và bảo vệ áp cao áp thấp áp

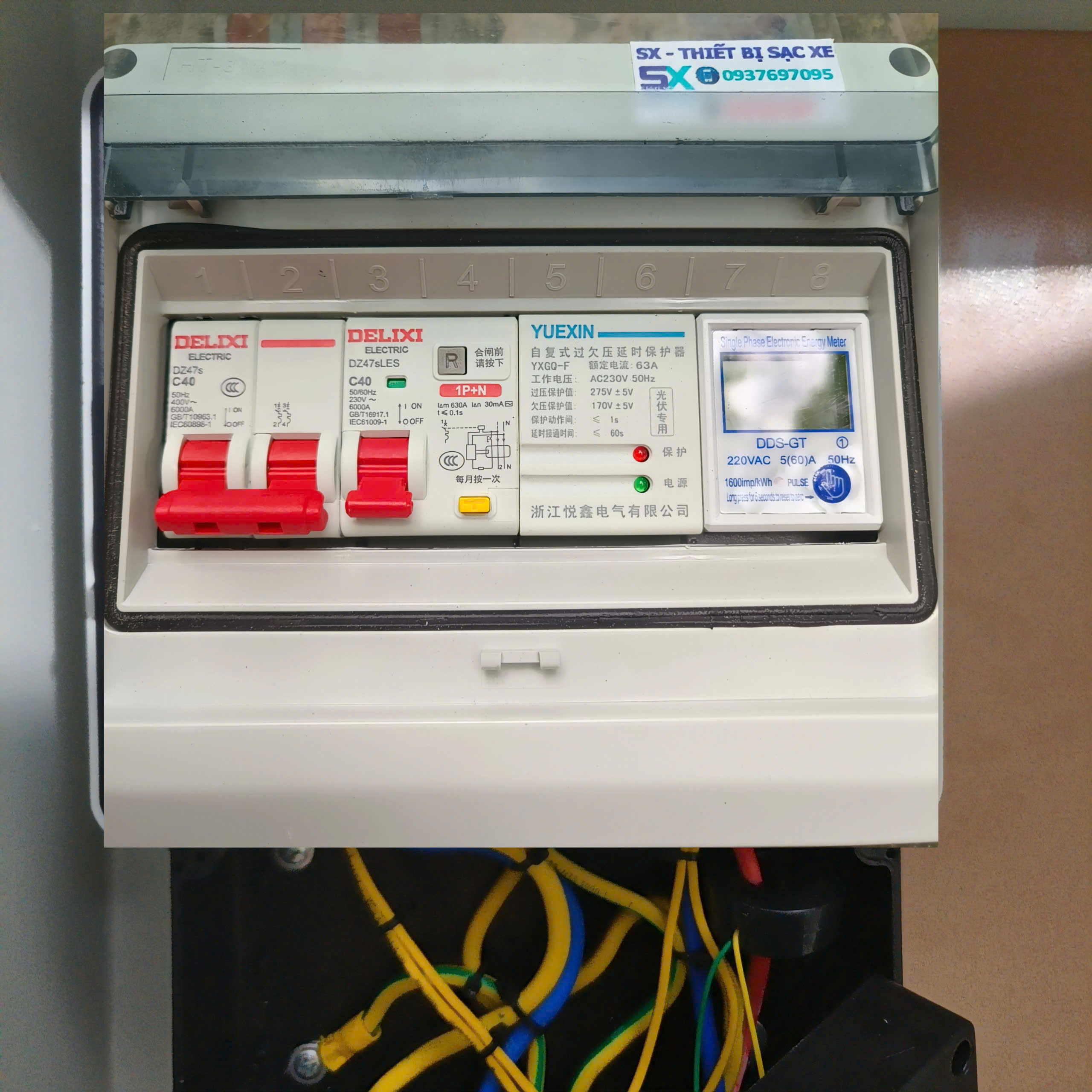

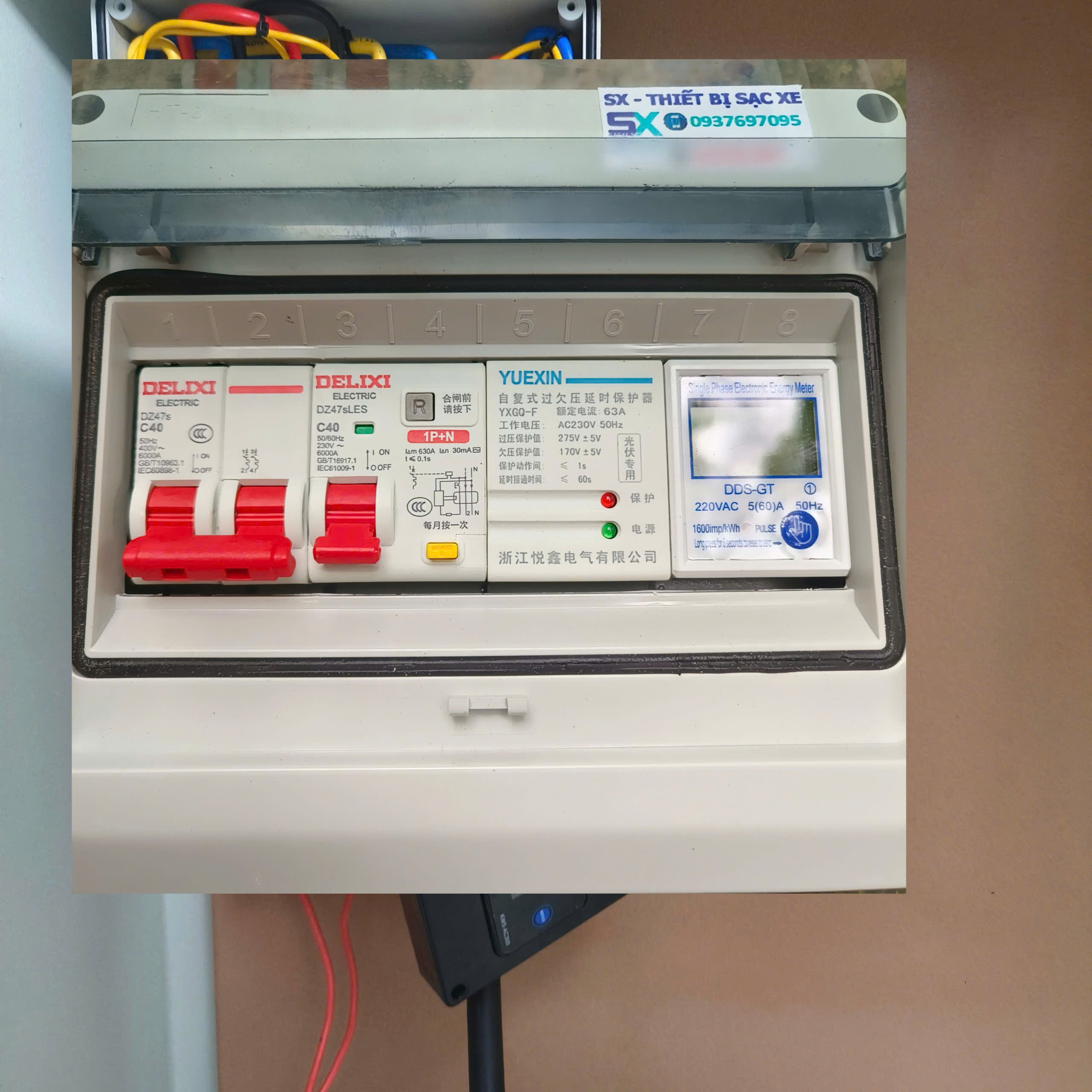

Cấu tạo:

• Vỏ tủ điện 500x600x200mm chống nước, có lắp thêm móc để khóa chống trộm.
• Tủ át bên trong hộp nổi 8 vị trí (8P), chống nước IP65.
• CB tự động MCB DELIXI/CHINT 40A. ( có thể bù thêm để đổi qua PANASONIC,SCHNEIDER )
• CB chống giật RCBO DELIXI 40A. ( có thể bù thêm để đổi qua PANASONIC,SCHNEIDER )
• Bộ bảo vệ trễ quá áp và thấp áp tự phục hồi 2P 63A – Rơ le bảo vệ điện áp bảo vệ quá dòng 63A | Thiết bị bảo vệ mất pha – mất trung tính – quá áp – thấp áp | Yuexin XXGQ-Z.
• Đồng hồ đo điện điện tử: Volt, ampe, w, kwh.
• Dây nguồn CADIVI 3×6.0mm từ hộp điện đấu sẵn chờ bộ sạc.
• Dây CADIVI đấu sẵn bên trong. Có thể tùy chọn mua thêm dây nối bộ sạc xe.

Hướng dẫn lắp đặt:

• Lắp hộp điện lên bề mặt cố định
• Nối dây điện nguồn vào CB tự động MCB.
• Nối dây tiếp địa vào Domino chờ sẵn
• Cắm cọc tiếp địa xuống đất và nối vào dây tiếp địa.
• Nên dùng dây nguồn CADIVI từ 6.0mm, dây tiếp địa từ 1.5mm.

Lưu ý khi sử dụng:

• Sử dụng sạc xe điện, điện phải có tiếp địa và có tiếp địa trước khi mở nguồn
• Không sạc xe khi điện áp hiển thị thấp ( điện yếu ). Dưới 200V là điện yếu sẽ không đủ công suất bộ sạc.
• Nếu điện áp quá thấp bộ sạc của xe sẽ tự động ngắt, không kiên quan đến các thiết bị điện CB, đồng hồ…
• Dây nguồn phải đấu vào dây có tiết diện từ 6.0mm ( khuyến cáo dùng CADIVI, LION )
• CB điện có 2 loại: CB tự động chống quá tải hoặc CB chống giật theo nhu cầu khách hàng. Khuyến cáo nên dùng cả 2 CB, CB tự động lắp trước CB chống rò.

Hoạt động:

• Khi lắp xong hoàn tất, lắp tiếp địa đầy đủ.
• Mở nguồn CB tổng, mở nguồn CB chống rò.
• Bộ bảo vệ trễ quá áp và thấp áp tự phục hồi sẽ sáng ĐÈN ĐỎ, sau khoản thời gian 60 giây chuyển sang ĐÈN VÀNG lúc này có dòng điện cấp sang bộ sạc. LƯU Ý: DÒNG ĐIỆN CẤP CHO BỘ SẠC TRONG KHOẢN 170V-270V. ( BỘ SẠC DƯỚI 180V TỰ NGẮT )
• Đồng hồ điện sẽ sáng báo có điện.
• Bộ sạc xe cố định 7.4kw VINFAST: đèn XANH DƯƠNG _ CHARGE sẽ sáng báo xe đang sạc. Nếu đèn ĐỎ _ FAULT sáng báo đang có lỗi cần kiểm tra lại tiếp địa, các lỗi trong sách hướng dẫn. Đèn XANH LÁ _ READY sáng báo sạc đầy xe.
• Chống sét lan truyền màu xanh lá là đang hoạt động tốt. Nếu chuyển sang ĐỎ là đã hỏng cần thay mới.

SẢN PHẨM NÀY DÙNG ĐỂ LẮP CỐ ĐỊNH TRONG NHÀ, MUỐN LẮP CỐ ĐỊNH NGOÀI TRỜI CẦN MUA THÊM VỎ TỦ ĐIỆN ĐỂ BỎ CÁC THIẾT BỊ VÀO TRONG ĐỂ AN TOÀN HƠN.

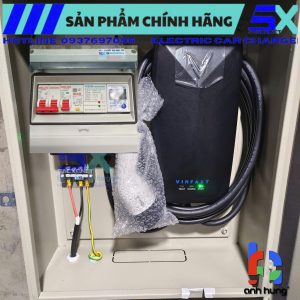

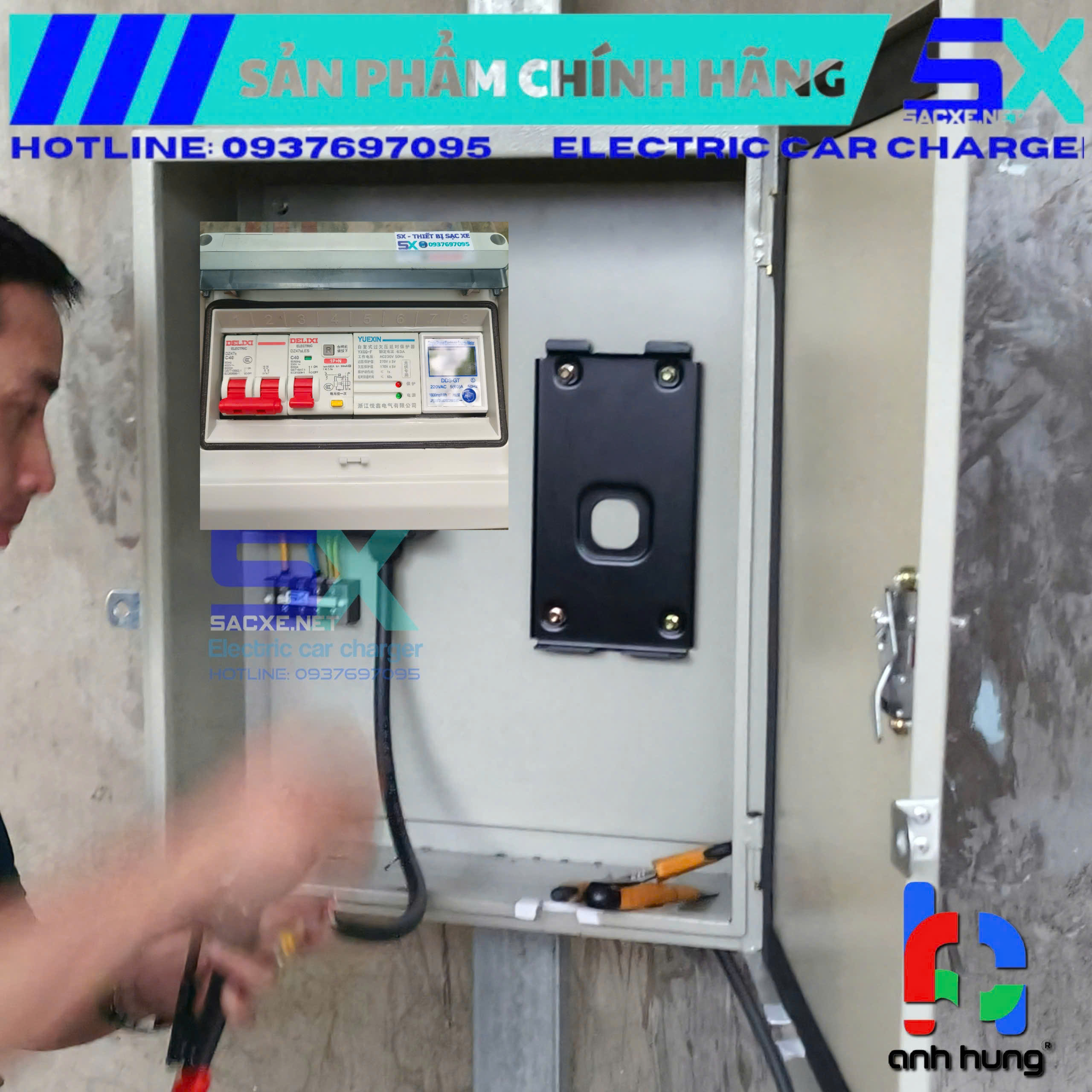

ẢNH THAM KHẢO TỦ NGOÀI TRỜI

TỦ ĐIỆN SẠC XE TRANG BỊ THÊM MUDUN HIỂN THỊ THÔNG SỐ +350K

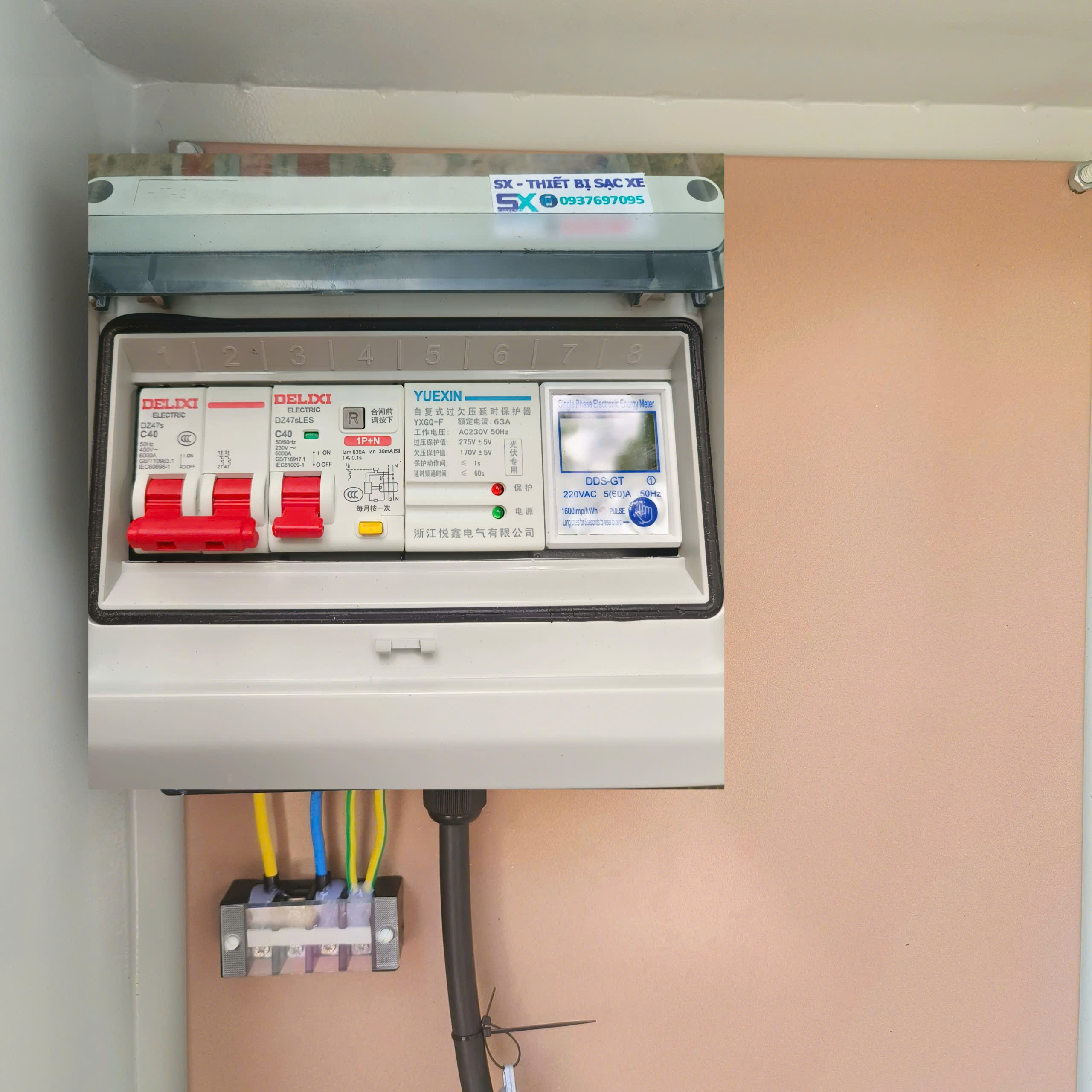

HÌNH ẢNH KHÁC CỦA SẢN PHẨM
